Описание СОУЭ-004. Система автоматического оповещения о пожаре с контролем линий и резервным питанием на базе оборудования ROXTON 8000. ROXTON

Описание решения

Типовое решение реализовано на оборудовании ROXTON 8000-й серии и представляет собой комплексную систему оповещения и управления эвакуацией, громкоговорящей связи и музыкальной трансляции с автоматическим запуском и контролем линий.

На основе представленной системы оповещения могут быть реализованы проекты 3 и 4 типа в соответствии с требованиями Федерального закона №123-Ф3, сводами правил СП 3.13130.2009 и ГОСТ Р 53325-2012 для систем оповещения.

Система предусматривает возможность управления с компьютера и может быть инсталлирована на объектах практически любого масштаба и назначения.

В системе используются стоечное оборудование и громкоговорители производства «ROXTON».

Система обеспечивает:
- трансляцию записанных речевых сообщений с помощью речевых громкоговорителей
- включение световых оповещателей "Выход" по командам внешних устройств
- прямую трансляцию речевых сообщений оператора от микрофона RM-01.

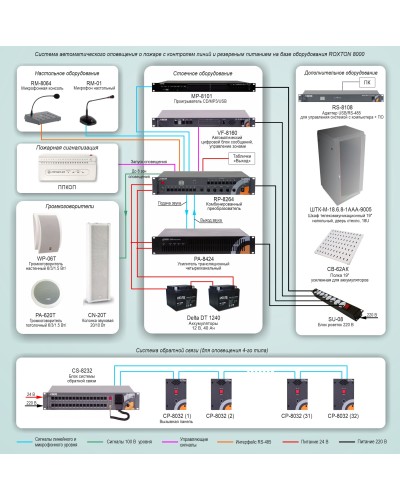

Система, схематично представленная на рисунке, имеет 8 зон оповещения.

Основой решения является комбинированный преобразователь RP-8264 (далее моноблок) 19" исполнения.
В состав моноблока входят следующие компоненты:
•    предварительный усилитель-микшер
•    селектор на 8 зон;
•    блок ручного/автоматического контроля 8 линий громкоговорителей (70/100В);
•    зарядное устройство на 24В/3А;
•    контактный терминал для подключения 8-ми линий громкоговорителей;
•    контактный терминал для подключения 4-х усилителей мощности;
•    контактный терминал для подключения 8-ми контактов от пожарной станции и контакта от централизованной системы оповещения
•    прибор обеспечивает также трансляцию музыкальных программ через линейный вход, речевых сообщений через микрофонный разъём.

Моноблок дистанционно управляется и контролируется дополнительными устройствами системы ROXTON 8000, в комбинации с которыми представляет собой особо эффективную систему оповещения.

Система может быть расширена до 16 зон оповещения путем добавления еще одного моноблока RP-8264. При использовании проигрывателя-тюнера MP-8101 в систему на 16 зон необходимо добавить блок автоматического контроля и управления PS-8208.

Конфигурация на каждом объекте может быть оптимизирована под конкретные требования, задачи и бюджет.
.
